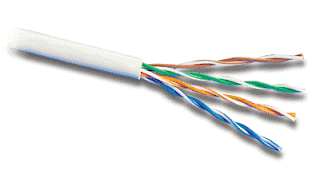

1.Siapkan semua peralatan terutama kabel, konektor RJ-45 dan Crimping tool
2. Kupas bagian luar kabel (pembungkus kabel-kabel kecil) kira-kira sepanjang 1 cm dengan menggunakan pengupas kabel yang biasanya ada pada crimp tool (bagian seperti dua buah silet saling berhadapan itu untuk mengupas.
3. Susun kabel sesuai dengan keperluan. Untuk konektor pertama selalu susun dengan susunan standar untuk Straight atau T568A. Apabila anda merasa kurang nyaman dengan susunan kabel coba tarik sedikit semua kabel yang telah dikupas sementara tangan yang satu lagi memegang bagian kabel yang tidak terkupas. Kemudian susun kembali dengan cara memelintir dan membuka lilitan pasangan kabel.
4. Rapihkan susunan kabel dengan cara menekan bagian yang dekat dengan pembungkus kabel supaya susunan kabel terlihat rata.
5. Potong ujung-ujung kabel yang tidak rata dengan pemotong kabel (bagian yang hanya memiliki satu buah pisau dan satu bagian lagi datar pada crimp tool adalah pemotong kabel) sampai rapih. Usahakan jarak antara pembungkus kabel sampai ujung kabel tidak lebih dari 1cm.
6. Dengan tetap menekan perbatasan antara kabel yang terbungkus dan kabel yang tidak terbungkus, coba masukan kabel ke konektor RJ-45 sampai ujung-ujung kabel terlihat dibagian depan konektor RJ-45. Kalau masih belum coba terus ditekan sambil dipastikan posisi kabel tidak berubah.
7. Setelah anda yakin posisi kabel tidak berubah dan kabel sudah masuk dengan baik ke konektor RJ-45 selanjutnya masukan konektor RJ-45 tersebut ke crimpt tool untuk di pres. Ketika konektor dalam kondisi didalam crimp tool anda bisa memastikan kembali kabel sudah sepenuhnya menyentuh bagian dapet RJ-45 dengan cara mendorong kabel kedalam RJ-45. Pastikan juga bahwa bagian pembungkus kabel sebagian masuk kedalam konektor RJ-45.
8. Kemudian anda bisa menekan crimp tool sekuat tenaga supaya semua pin RJ-45 masuk dan menembus pelindung kabel UTP yang kecil. Apabila anda kurang kuat menekan kemungkinan kabel UTP tidak tersobek oleh pin RJ-45 sehingga kabel tersebut tidak konek. Dan apabila pembungkus bagian luar tidak masuk kedalam konektor RJ-45, apabila kabel tersebut sering digerak-gerakan, kemungkinan besar posisi kabel akan bergesar dan bahkan copot.
9. Lakukan langkah-langkah diatas untuk ujung kabel yang satu nya lagi.
10. Apabila anda yakin sudah memasang kabel UTP ke RJ-45 dengan kuat selanjutnya adalah test dengan menggunakan LAN tester apabila ada. Apabila anda tidak memiliki LAN tester jangan takut anda cukup melihat kembali kabel yang sudah terpasang, memastikan bahwa anda sudah cukup kuat memasang nya dan semua ujung kabel terlihat dari bagian depan RJ-45 maka hampir bisa dipastikan pemasangan kabel UTP tersebut sukses.
Fungsi dari kabel straight:
• Untuk menghubungkan antara PC ke hub
• Untuk menghubungkan antara PC ke switch
• Untuk menghubungkan antara switch ke router
• Untuk menghubungkan antara hub ke router
Urutan Kabel Straight:
• Pin 1:
-Orange/putih
-Orange
-Hijau/putih
-Biru
-Biru/putih
-Hijau
-Cokelat/putih
-Cokelat
• Pin 2,urutan kabel sama dengan pin 1
Kabel Cross
Fungsi dari kabel cross over:
• Untuk menghubungkan PC ke PC
• Untuk menghubungkan hub ke hub
• Untuk menghubungkan switch ke switch
• Untuk menghubungkan hub ke switch
Urutan kabel Cross:
• Pin 1:
-Orange/putih
-Orange
-Hijau/putih
-Biru
-Biru/putih
-Hijau
-Coklat/putih
-Coklat
• Pin 2:
-Hijau/putih
-Hijau
-Orange/putih
-Biru
-Biru/putih
-Orange
-Coklat/putih
-Coklat
Kabel Roll Over
Fungsi Kabel Roll Over:
• digunakan untuk mengkonsole router,hub ataupun swicth
Urutan kabel Roll Over:
• Pin 2:
-Coklat
-Coklat/putih
-Hijau
-Biru/putih
-Biru
-Hijau/putih
-Orange
-Orange/putih
